USB3.0 60FPS SDI DVI HDMI VGA YPbPr видео Захват Dongle игра потоковая прямая трансляция 1080P Поддержка UVC протокол

USB3.0 60FPS SDI DVI HDMI VGA YPbPr видео Захват Dongle игра потоковая прямая трансляция 1080P Поддержка UVC протокол
  • Продавецshop.widaryanto.info
  • Список цен11 903,76 руб.piece
  • Продажная цена11 903,76 руб.piece
  • ДоставкаБесплатная доставка
  • Рейтинги4,8 (472)

Oписание продукта

Все для USB3.0 видеозахвата ключа



TIM20181126095209



Спасибо за покупку данного товара

Для оптимальной производительности и безопасности, пожалуйста, внимательно прочитайте эти инструкции
Перед подключением, работой или регулировкой данного продукта. Пожалуйста, сохраните это руководство
Перечитывать ее, когда нужно.
Устройство защиты от перенапряжений, рекомендуется
Этот продукт содержит чувствительные электрические компоненты, которые могут быть повреждены
Электрическими шипами, скачками напряжения, электрическим током, ударами освещения и т. Д.
Системы защиты настоятельно рекомендуется для защиты и расширения
Срок службы вашего оборудования.

Оглавление

1. Введение ............................................................................................ 1
2. Особенности .................................................................................................. 2
3. Посылка содержание ................................................................................ 3
4. Характеристики ........................................................................................ 4
5. Управление и функции ........................................................... 5
6. Инструкция по программированию ............................................................................... 6
7. Логика источника устройства ............................................................................. 7
8. Пример применения ............................................................................ 8

1. Введение
Этот продукт имеет превосходную производительность, превосходную совместимость, легко носить с собой,
Простая установка и множество других функций. Он может захватывать HDMI, DVI (VGA,
YPbPr, AV) и SDI входной и выходной сигнал, разрешение видео максимальное
До 1920 × 1200. Совместима с операционной системой Windows, Linux, Mac OS X
И USB3.0 интерфейсом. Он совместим с чипсетом USB3.0 (Intel, Renesas, ASMedia,
Fresco Logic и т. Д.), совместимый с PCIe Gen 1,1x1 расширения через USB3.0
Интерфейс. Продукт соответствует стандарту UVC и UAC. Просто подключи и работай,
Не требуется установка драйвера и настройки.

2. Особенности
  • Поддержка видеовхода AV, YPbPr, VGA, DVI, HDMI и SDI.
  • Поддерживает интерфейс ввода автоматического распознавания.
  • Поддерживает разрешение 480i ~ 1920 × 1200 формат ввода видео захвата.
  • Поддерживает AV, YPbPr, VGA и DVI аналоговые стереофонические Аудиовходы.
  • Совместимость с операционными системами Windows, Linux, OS X.
  • Совместимые USB3.0 около скорость передачи данных до 300 ~ 350 МБ/с..
  • Совместимость с VLC, OBS, XSPLIT и AMCAP и т. д. программное обеспечение для захвата ПК.
  • Он может автоматически обнаруживать формат входного видео, регулировать установленный размер выходного сигналаИ частота кадров.
  • Просто подключи и работай, установка и установка не требуются

3. Посылка содержание
  • 1× все для USB3.0 видеозахвата ключа
  • 1× USB3.0 кабель типа «папа»
  • 1× YPbPr/AV Женский к DVI Мужской конверсионный разъем
  • 1× VGA Женский к DVI мужской конверсионный разъем
  •
  • Руководство пользователя 1 шт.

4. Технические характеристики
TIM20181126101041



5. Управление и функции

TIM20181126101828

TIM20181126101855



6. Программное обеспечение для обучения

Например: OBS (программное обеспечение открытого вещателя) программное обеспечение, система windows10.
1. Установите программное обеспечение приложения OBS на компьютер.
2. Дважды нажмите кнопку "OBS Studio", чтобы открыть приложение.

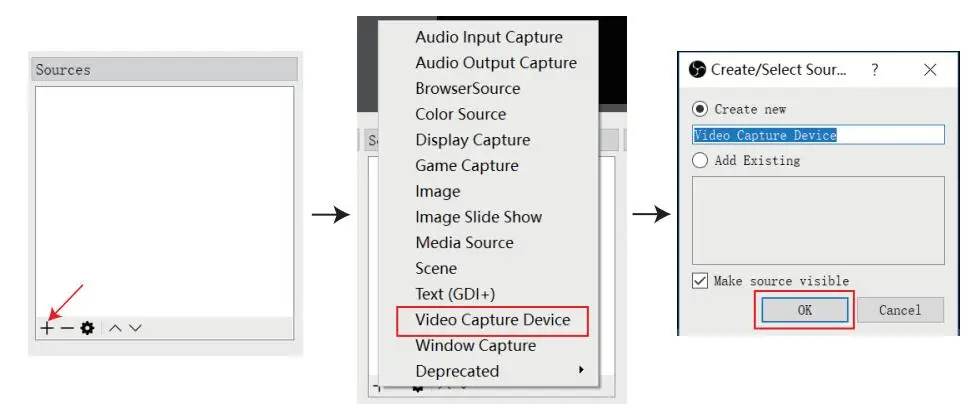

3. Нажмите «+», вы можете увидеть вверх-вниз меню и выбрать «видеозахвата
Устройство», а затем нажмите кнопку «ок».

TIM20181126102139


4. В поле опции устройства для выбора "USB3.0 захват видео", в нижней частиИз коробки для опции "использовать пользовательское аудио устройство", и выбрать "USB3.0Захвата аудио ". Затем нажмите кнопку «ОК».
  TIM20181126102303

5. На странице настройки вы можете выбрать "аудио". На странице необходимо выбрать «частота дискретизации» и «микрофон/Вспомогательное аудио устройство», чтобы выбрать «USB3.0Захвата аудио ". Затем нажмите кнопку «Apply» и кнопку «OK».
TIM20181126102436

6. Используйте приложение mo, чтобы нажать на значок настройки, вам нужно выбрать «Advanced Audio»Свойства "вариант. На странице «дополнительные свойства аудио» необходимо выбратьОпция "монитор и выход". Затем нажмите кнопку «закрыть».
TIM20181126102542

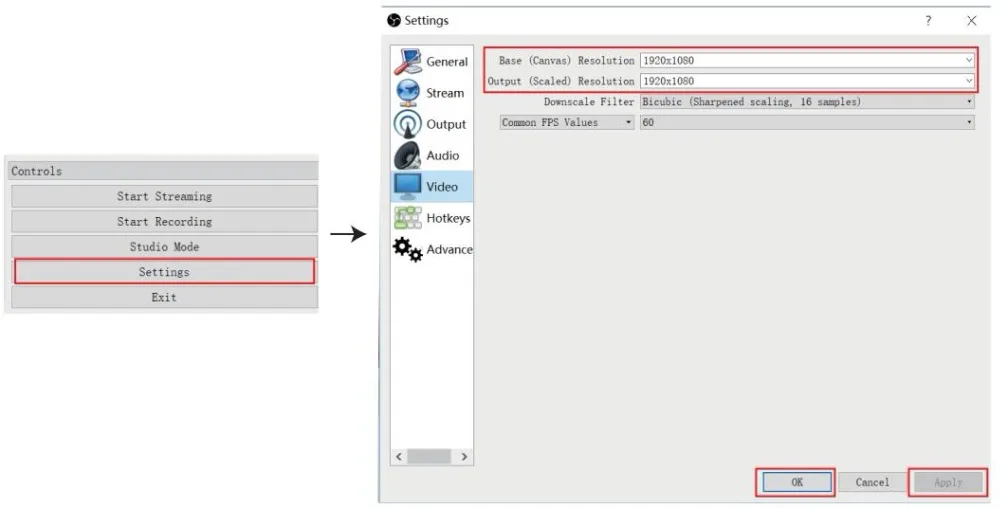

7. На странице настройки вы можете выбрать «Видео». На странице Вы можетеВыберите «базовое разрешение» и «выходное разрешение». Затем нажмите кнопку «Apply»И кнопка "ОК".

TIM20181126102651



8. Откройте страницу настройки, вы можете выбрать "выход". На странице Вы можетеПросмотр пути записи для захвата видео, выбор качества записи, выборФормат записи и т. д. затем нажмите кнопку «Apply» и кнопку «OK».
TIM20181126103203

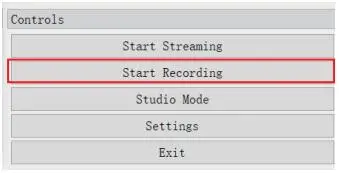

9. Когда вы закончите все настройки, вам нужно нажать кнопку "начать запись"Кнопка для запуска видеозахвата. Если он закончился, Нажмите эту кнопку еще раз, чтобы остановитьВидеозахвата.

TIM20181126103305



10. Когда захват видео закончился, вы можете нажать кнопку "выход", чтобы закрыть

Программного обеспечения.
TIM20181126103403
Внимание: вся инструкция программного обеспечения только о настройках видеозахватаНа вышеуказанном материале. Вы можете выбрать другие функции, связанные с настройками.

7. Логика источника устройства
  1. Логика интерфейса вставки: при видеозахвате будет отображаться последний интерфейс вставкиСигнал.
  2. Выдвижная логика интерфейса: когда вытягивается текущий сигнал интерфейса, сигналОтображает приоритет заказа о SDI-> HDMI-> DVI-> VGA (YPBPR/AV).
  3. Логика включения/выключения питания: перед выключением, отображение последнего сигнала экрана.
  4. После выключения питания, если сигнал вытянут, сигнал отображает приоритет заказаО SDI-> HDMI-> DVI-> VGA (YPBPR/AV).
  5. Логика звука: когда HDIM/SDI является входным источником, звук является встроенным аудио.Когда DVI/VGA (YPbPr, AV) является входным источником, звук из внешнегоАналоговый стереовход.

8. Применение пример

TIM20181126101041

HTB1vPXSQpXXXXXuXXXXq6xXFXXXa

1
